Kompakt köşk trafo ve jeneratör montajı
1250 kVA kompakt köşk ve 800 kVA dizel jeneratör
09Endüstriyel bir tesiste 1250 kVA kompakt köşk trafo ve 800 kVA dizel jeneratörün anahtar teslim montajı, OG-AG kablolaması, ATS panosu ve topraklama sistemiyle birlikte yapıldı.
- Sektör
- Endüstriyel tesis enerji altyapısı
- Konum
- İzmir
- Çalışma alanı
- Enerji ve altyapı
- Uygulama yılı
- 2024
İhtiyaç
Sahada çözülmesi gereken neydi?
Tesisin şebeke beslemesi tek kaynaktan geliyordu. Bölgesel bir kesinti ya da bakım çalışması, üretimin tamamen durması anlamına geliyordu; kritik proseslerin bulunduğu bir tesiste bu risk kabul edilebilir değildi.
Yedek güç eklemek yalnızca jeneratör satın almakla bitmiyor. Şebeke ile jeneratör arasındaki geçişin nasıl yapılacağı, geçiş sırasında hangi yüklerin besleneceği ve topraklama sisteminin iki kaynak için de doğru kurulması, satın alma kararından daha belirleyici.
Nasıl çözdük?
Endüstriyel bir tesiste, 1250 kVA kompakt beton köşk tipi trafo ile 800 kVA dizel jeneratörün montaj, kablaj ve devreye alma işleri anahtar teslim olarak yürütüldü.
Kapsam yalnızca ekipman yerleşimiyle sınırlı kalmadı: OG-AG güç kablolaması, otomatik transfer (ATS) panosu ve paralel çalışma senaryosu ile topraklama sistemi aynı iş kapsamında kuruldu. Şebeke–jeneratör geçişi otomatik hâle getirildi.
Devreye alma öncesinde topraklama ölçümleri ve transfer testleri yapıldı; tesis, test ve devreye alma raporlarıyla birlikte teslim edildi.
Kompakt köşk tipi trafo, ayrı bir trafo binası yapmaya göre hem yer hem süre kazandırıyor. Beton köşk fabrikada üretilip sahaya hazır geliyor; OG hücreler, trafo ve AG panosu tek gövde içinde bulunuyor. Sahada yapılması gereken iş, temel hazırlığı ve kablo bağlantılarıyla sınırlı kalıyor.
ATS (otomatik transfer sistemi) panosu, şebeke kesildiğinde jeneratörü devreye alan ve şebeke geri geldiğinde yükü tekrar şebekeye aktaran birim. Kritik ayar, geçiş sırasındaki bekleme süreleri: jeneratörün devir ve gerilimi oturmadan yük verilmemeli, şebeke geri geldiğinde de kısa süreli dalgalanmalarda hemen geri dönülmemeli. Bu süreler tesisin proses ihtiyacına göre belirlendi.
Paralel çalışma senaryosu, jeneratörden şebekeye geçişin yükü kesmeden yapılabilmesi için kuruldu. Geri dönüş anında iki kaynak kısa süre birlikte çalışıyor ve yük yumuşak biçimde şebekeye aktarılıyor; böylece proses ikinci bir kesinti yaşamıyor.
Topraklama sistemi, iki kaynağın da bulunduğu tesisler için ayrı bir tasarım gerektiriyor. Nötr noktalarının nasıl bağlanacağı, koruma cihazlarının her iki kaynakta da doğru çalışması için kritik. Devreye alma öncesinde topraklama direnci ölçüldü ve sonuçlar teslim dosyasına eklendi.
İşi hangi sırayla yürüttük?
- 01
Yük analizi
Kesinti hâlinde hangi yüklerin besleneceği belirlendi; jeneratör gücü bu listeye göre seçildi.
- 02
Köşk ve jeneratör yerleşimi

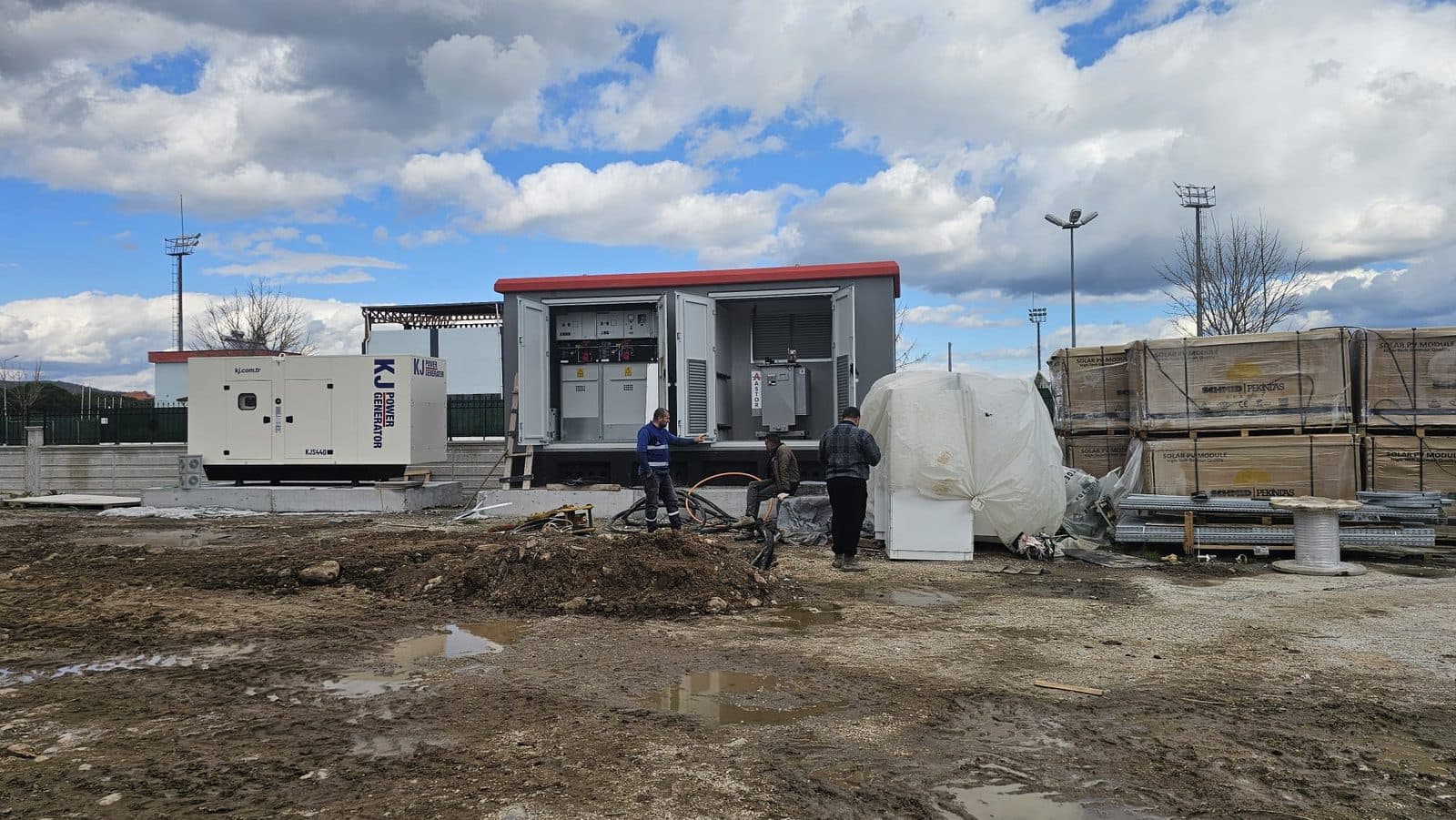

Temel hazırlığı, egzoz güzergâhı ve servis erişimi gözetilerek yerleşim planlandı; iki ünite yan yana konumlandı.
- 03
ATS ve paralel senaryo
Geçiş bekleme süreleri prosese göre ayarlandı; şebekeye dönüş yükü kesmeden yapılacak şekilde kuruldu.
- 04
Topraklama ve testler
Topraklama direnci ölçüldü, transfer testleri yapıldı ve sonuçlar rapor hâlinde teslim edildi.
- Trafo gücü
- 1250 kVA kompakt köşk
- Jeneratör gücü
- 800 kVA dizel
- Geçiş
- ATS ile otomatik
- Şebekeye dönüş
- Yük kesilmeden
Bu uygulama sahada ne değiştirdi?
- 01
Kesintisiz yedek güç
Şebeke kesildiğinde tesis, jeneratör üzerinden çalışmaya devam eder.
- 02
Otomatik transfer
ATS panosu şebeke–jeneratör geçişini operatör müdahalesi olmadan yapar.
- 03
Tek elden kapsam
Trafo, jeneratör, kablolama ve topraklama aynı ekip tarafından kuruldu.
- 04
Belgeli teslim
Topraklama ölçümü, transfer testi ve devreye alma raporları teslim edildi.
Bu uygulama hakkında sık sorulanlar
Jeneratör gücü trafo gücüne eşit olmak zorunda mı?
Hayır. Trafo tesisin toplam kurulu gücünü karşılayacak şekilde seçilirken jeneratör, kesinti hâlinde beslenmesi gereken kritik yükleri karşılayacak şekilde seçiliyor. Bu projede 1250 kVA trafoya karşılık 800 kVA jeneratör kullanıldı; aradaki fark, kesintide durabilecek yüklerin gücü kadar.
ATS panosunda hangi ayarlar kritik?
İki bekleme süresi belirleyici. Birincisi jeneratör çalıştıktan sonra yük verilene kadar geçen süre: devir ve gerilim oturmadan yük verilirse jeneratör zorlanır. İkincisi şebeke geri geldikten sonra dönüş yapılana kadar geçen süre: kısa dalgalanmalarda hemen dönülürse sistem gidip gelmeye başlar. Süreler prosesin kaldırabileceği kesintiye göre belirlenir.
Paralel çalışma neden gerekiyor?
Paralel çalışma olmadan, şebeke geri geldiğinde yük bir an için kesilir ve prosesler ikinci bir kesinti yaşar. İki kaynağın kısa süre birlikte çalışması, yükün kesintisiz devredilmesini sağlar. Kesintiye duyarlı proseslerde bu senaryo, jeneratörün kendisi kadar önemlidir.
Kompakt köşk mi ayrı trafo binası mı?
Kompakt köşk fabrikada üretildiği için kurulum süresi kısa ve daha az yer kaplıyor; orta ölçekli tesislerde çoğunlukla doğru tercih. Ayrı trafo binası ise çok yüksek güçlerde, ileride ekipman eklenmesi öngörülen ya da özel iklimlendirme gereken durumlarda tercih edilir.
