Enerji ve haberleşme altyapısı kablo çekimi
Kanal, boru ve kablo çekimi tek kapsamda
11Endüstriyel ve ticari sahalarda enerji ve haberleşme altyapısı için kanal kazısı, HDPE ve PVC boru döşemesi, OG-AG ile veri kablosu çekimi ve sonlandırma işleri yürütüldü.
- Sektör
- Endüstriyel ve ticari saha altyapısı
- Konum
- İzmir
- Çalışma alanı
- Enerji ve altyapı
- Uygulama yılı
- 2024
İhtiyaç
Sahada çözülmesi gereken neydi?
Altyapı işlerinde en pahalı hata, bugünün ihtiyacına göre planlamaktır. Kanal kapatıldıktan sonra eklenmesi gereken her yeni hat, yeniden kazı demek; kazı ise beton, asfalt ve saha trafiğinin yeniden bozulması anlamına geliyor.
İkinci sorun, enerji ve veri hatlarının aynı kanalda taşınması. Güç kablosunun oluşturduğu manyetik alan, yanındaki veri kablosunda girişime yol açabiliyor; bu tür arızalar kablo bakılarak bulunamadığı için haftalarca aranıyor.
Nasıl çözdük?

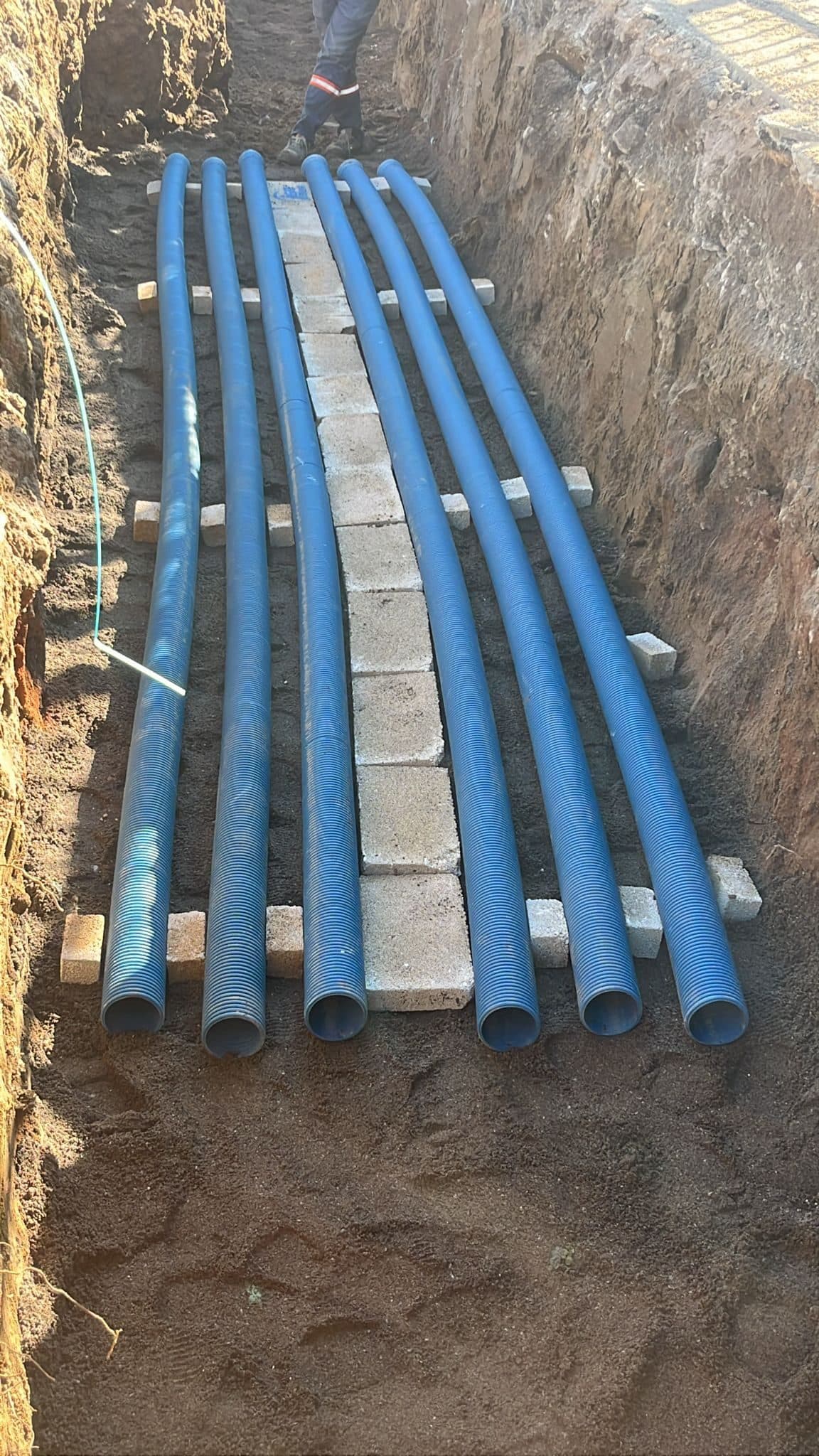

Endüstriyel ve ticari sahalarda enerji ve haberleşme hatları için boru güzergâhları projelendirildi; kanal kazısı, boru döşemesi, kablo çekimi ve sonlandırma işleri kendi ekibimizle yürütüldü.
Güzergâh planlanırken yalnızca bugünkü ihtiyaç değil, ileride eklenecek hatlar için yedek boru kapasitesi de bırakıldı. Enerji ve veri hatları ayrı borulara alınarak girişim riski ortadan kaldırıldı.
Kanal kapatılmadan önce ihbar bantları serildi ve güzergâh kayıt altına alındı; böylece sonraki kazı çalışmalarında hattın yeri belirsiz kalmıyor.
Güzergâh planlanırken bugünkü hat sayısının üzerinde boru döşendi. Boş boru maliyeti, ileride yapılacak bir kazının maliyetinin yanında çok küçük kalıyor; bu yüzden yedek kapasite bırakmak neredeyse her zaman doğru karar oluyor.
Enerji ve veri hatları ayrı borulara alındı. Bu ayrım hem girişim riskini ortadan kaldırıyor hem de ileride yalnızca veri hattında yapılacak bir müdahalede enerji hattına dokunulmasını gerektirmiyor. Boru renkleri de ayrıldı: enerji için kırmızı, veri için farklı renk kullanılarak sahada karışıklık önlendi.
Kanal dolgusu, borunun üzerine gelen yükü dağıtacak şekilde katmanlı yapıldı. Doğrudan iri malzemeyle dolgu yapılması, zamanla borunun ezilmesine ya da kablonun noktasal baskı almasına yol açıyor. Boru çevresine ince malzeme serildikten sonra üst dolgu tamamlandı.
Kanal kapatılmadan önce ihbar bantları serildi ve güzergâh kayıt altına alındı. İhbar bandı, sonraki bir kazıda kepçe kablodan önce banda denk geleceği için hattın kesilmesini engelliyor. Güzergâh kaydı ise bakım ekibinin hattın nereden geçtiğini tahmin etmesine gerek bırakmıyor.
İşi hangi sırayla yürüttük?
- 01
Güzergâh ve kapasite planı
Bugünkü hat sayısının üzerinde boru öngörüldü; ileride eklenecek hatlar için yedek kapasite bırakıldı.
- 02
Enerji ve veri ayrımı
İki hat tipi ayrı borulara ve ayrı renklere alındı; girişim riski ve saha karışıklığı ortadan kaldırıldı.
- 03
Katmanlı dolgu
Boru çevresine ince malzeme serildi, üst dolgu sonra tamamlandı; noktasal baskı ve ezilme önlendi.
- 04
İhbar bandı ve güzergâh kaydı
Kanal kapatılmadan bant serildi ve güzergâh kayda geçirildi; sonraki kazılarda hat korunuyor.
- Boru tipi
- HDPE ve PVC
- Hat ayrımı
- Enerji ve veri ayrı
- Yedek kapasite
- Boş boru bırakıldı
- Koruma
- İhbar bandı ve kayıt
Bu uygulama sahada ne değiştirdi?
- 01
Uzun ömürlü altyapı
Boru ve dolgu detayları bakımı kolaylaştıracak şekilde uygulandı.
- 02
Yedek kapasite
İleride eklenecek hatlar için boş boru bırakıldı; yeniden kazı gerekmez.
- 03
Enerji ve veri ayrımı
Güç ve haberleşme hatları ayrı borularda taşınarak girişim önlendi.
- 04
Kayıt altında güzergâh
İhbar bantları ve güzergâh kaydı, sonraki kazılarda hattı korur.
Bu uygulama hakkında sık sorulanlar
Neden ihtiyaçtan fazla boru döşeniyor?
Boş bir borunun maliyeti, aynı güzergâhta ileride yapılacak bir kazının maliyetinin yanında çok küçük. Kazı yalnızca hafriyat değil; beton ya da asfaltın bozulması, saha trafiğinin kesilmesi ve mevcut hatların risk altına girmesi anlamına geliyor. Yedek boru, bu maliyetin tamamını peşinen ortadan kaldırıyor.
Enerji ve veri kablosu aynı kanaldan geçebilir mi?
Aynı kanaldan geçebilir ama aynı borudan geçmemeli ve aralarında mesafe bırakılmalı. Güç kablosunun manyetik alanı, veri hattında girişime yol açabiliyor. Ayrıca ayrı borular, ileride yalnızca bir hatta müdahale edilmesini de mümkün kılıyor.
İhbar bandı gerçekten işe yarıyor mu?
Evet, çünkü kazıda kepçe kabloya ulaşmadan önce banda denk geliyor. Bu, operatöre durması için birkaç santimetrelik bir uyarı payı veriyor. Hattın kesilmesi hem tesisin enerjisiz ya da bağlantısız kalması hem de ciddi bir iş güvenliği riski anlamına geldiği için bu basit önlem yüksek getirili.
Kanal dolgusu neden katmanlı yapılıyor?
Doğrudan iri malzemeyle dolgu yapıldığında taşlar boruya noktasal baskı uyguluyor. Zamanla üst yükle birlikte bu baskı boruyu eziyor ya da kabloda yerel hasar bırakıyor. Boru çevresine ince malzeme serilmesi yükü yayarak bu hasarı önlüyor.
